Tủ điện ATS là gì? Cấu tạo, nguyên lý hoạt động và ứng dụng thực tế

Tủ điện ATS là giải pháp quan trọng giúp duy trì nguồn điện ổn định cho nhà máy, tòa nhà và các công trình quy mô lớn. Khi điện lưới gặp sự cố, thiết bị tự động chuyển đổi nguồn cấp sang máy phát điện dự phòng, hạn chế gián đoạn hoạt động của các phụ tải quan trọng. Nhờ khả năng chuyển nguồn linh hoạt, hệ thống góp phần nâng cao tính liên tục và an toàn trong vận hành.

Tủ điện ATS là gì?

Tủ điện ATS (Automatic Transfer Switch) là tủ điện sử dụng thiết bị chuyển nguồn tự động. Chức năng chính là chuyển đổi nguồn cấp giữa nguồn điện chính và nguồn điện dự phòng khi xảy ra sự cố.

Thông thường, hệ thống sử dụng điện lưới làm nguồn cấp chính. Máy phát điện được bố trí làm nguồn dự phòng. Khi điện lưới mất điện hoặc có thông số bất thường, bộ điều khiển ATS sẽ phát hiện và thực hiện quá trình chuyển nguồn theo chương trình cài đặt.

Khi điện lưới được khôi phục và đáp ứng điều kiện vận hành, hệ thống có thể chuyển phụ tải trở lại nguồn chính. Máy phát điện sau đó được điều khiển dừng theo trình tự phù hợp.

Tủ ATS thường được lắp đặt tại nhà máy, bệnh viện, trung tâm thương mại, tòa nhà văn phòng và các công trình cần duy trì nguồn điện liên tục.

Vai trò của tủ điện ATS trong hệ thống điện

Tủ ATS không chỉ thực hiện chuyển đổi nguồn điện. Thiết bị còn giúp nâng cao khả năng duy trì hoạt động của hệ thống và hỗ trợ quản lý nguồn dự phòng.

Tự động chuyển đổi nguồn điện

Khi nguồn điện lưới gặp sự cố, ATS có thể tự động chuyển phụ tải sang nguồn dự phòng. Quá trình này diễn ra theo trình tự được thiết lập trước.
Người vận hành không cần trực tiếp thao tác chuyển nguồn. Điều này đặc biệt hữu ích tại các công trình có nhiều phụ tải quan trọng.

Hạn chế gián đoạn hoạt động

Mất điện đột ngột có thể ảnh hưởng đến máy móc, dây chuyền sản xuất và thiết bị kỹ thuật. Tủ ATS giúp rút ngắn thời gian gián đoạn bằng cách chuyển sang nguồn dự phòng.
Tuy nhiên, thời gian chuyển nguồn thực tế phụ thuộc vào cấu hình hệ thống. Quá trình khởi động máy phát cũng ảnh hưởng đến thời gian cấp điện trở lại.

Bảo vệ hệ thống và thiết bị điện

Bộ điều khiển ATS có thể giám sát các thông số nguồn như điện áp, tần số và trạng thái pha. Khi phát hiện nguồn không đáp ứng điều kiện cài đặt, hệ thống sẽ thực hiện quy trình chuyển nguồn.
Các thiết bị bảo vệ phù hợp giúp hạn chế ảnh hưởng của quá tải và ngắn mạch. Việc lựa chọn thiết bị cần dựa trên đặc tính của từng hệ thống.

Tăng tính chủ động trong vận hành

Tủ ATS giúp hệ thống điện chủ động hơn khi xảy ra sự cố nguồn chính. Người quản lý có thể theo dõi trạng thái nguồn và kiểm soát quá trình chuyển đổi.
Đây là giải pháp cần thiết đối với công trình có yêu cầu cao về tính liên tục của nguồn điện.

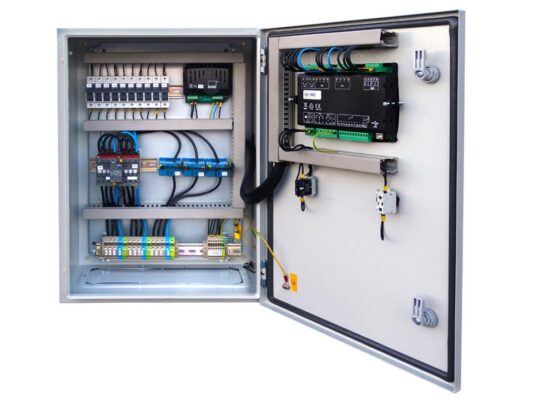

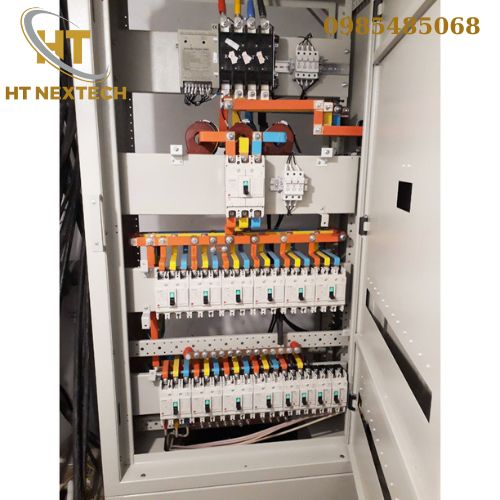

Cấu tạo chi tiết của tủ điện ATS

Tủ điện ATS được cấu thành từ nhiều thiết bị đóng cắt, điều khiển và bảo vệ. Cấu hình cụ thể phụ thuộc vào công suất tải, số lượng nguồn và yêu cầu vận hành.

Vỏ tủ điện

Vỏ tủ có nhiệm vụ bảo vệ các thiết bị bên trong trước tác động từ môi trường. Vật liệu phổ biến gồm tôn sơn tĩnh điện và inox.
Kích thước vỏ được tính toán theo số lượng thiết bị và phương án bố trí. Thiết kế cần đảm bảo độ chắc chắn, khả năng tản nhiệt và thuận tiện bảo trì.

Bộ chuyển nguồn ATS

Đây là bộ phận quan trọng nhất của hệ thống. Thiết bị thực hiện chuyển đổi kết nối phụ tải giữa hai nguồn điện.
Bộ chuyển nguồn có thể sử dụng cơ cấu contactor hoặc máy cắt liên động. Việc lựa chọn phụ thuộc vào dòng điện, cấp điện áp và yêu cầu kỹ thuật.

Bộ điều khiển ATS

Bộ điều khiển tiếp nhận tín hiệu giám sát từ nguồn điện lưới và nguồn dự phòng. Thiết bị xử lý dữ liệu, sau đó phát lệnh chuyển nguồn theo chương trình cài đặt.
Một số bộ điều khiển còn hỗ trợ giám sát trạng thái máy phát. Người vận hành có thể cài đặt thời gian trễ và các điều kiện chuyển đổi phù hợp.

Aptomat hoặc máy cắt bảo vệ

Aptomat và máy cắt có nhiệm vụ đóng cắt, bảo vệ các mạch điện theo thiết kế. Thiết bị được lựa chọn dựa trên dòng tải và dòng sự cố dự kiến.
Ngoài khả năng bảo vệ, thiết bị đóng cắt còn cần đáp ứng yêu cầu phối hợp với bộ chuyển nguồn.

Contactor và hệ thống liên động

Contactor có thể được sử dụng làm phần tử đóng cắt nguồn trong một số cấu hình ATS. Hệ thống liên động giúp hạn chế tình trạng hai nguồn đóng đồng thời ngoài ý muốn.
Liên động có thể được thực hiện bằng cơ khí, điện hoặc kết hợp cả hai. Phương án cần phù hợp với thiết bị và chế độ vận hành.

Relay giám sát điện áp và pha

Relay giám sát có nhiệm vụ phát hiện các trạng thái bất thường của nguồn điện. Những thông số thường được theo dõi gồm mất pha, ngược pha và điện áp vượt ngưỡng.
Tín hiệu từ relay được gửi đến bộ điều khiển. Hệ thống sẽ xử lý theo điều kiện đã cài đặt.

Thiết bị phụ trợ

Ngoài các bộ phận chính, tủ ATS có thể tích hợp:

Đèn báo trạng thái nguồn lưới và nguồn máy phát.
Nút nhấn chuyển chế độ vận hành.
Công tắc chọn chế độ tự động hoặc thủ công.
Relay trung gian và cầu đấu dây.
Đồng hồ đo điện áp, dòng điện và tần số.
Bộ sạc ắc quy hoặc thiết bị giám sát máy phát theo cấu hình.
Thanh cái, dây dẫn và hệ thống tiếp địa.

Việc bố trí các thiết bị cần đảm bảo an toàn điện và thuận tiện kiểm tra.

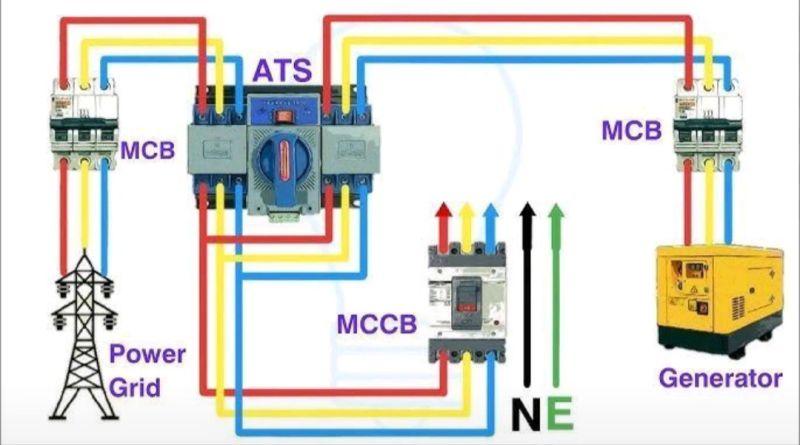

Nguyên lý hoạt động của tủ điện ATS

Tủ ATS hoạt động dựa trên nguyên lý giám sát nguồn chính, khởi động nguồn dự phòng và chuyển đổi kết nối phụ tải. Quá trình vận hành thường gồm các bước sau:

Bước 1: Giám sát nguồn điện lưới

Khi hệ thống hoạt động bình thường, ATS liên tục theo dõi nguồn điện chính. Các thông số như điện áp, tần số và trạng thái pha được kiểm tra theo cài đặt.

Bước 2: Phát hiện sự cố nguồn chính

Khi điện lưới mất điện hoặc xuất hiện thông số bất thường, bộ điều khiển xác nhận tình trạng sự cố. Thời gian trễ có thể được cài đặt để hạn chế chuyển nguồn do dao động ngắn hạn.

Bước 3: Gửi tín hiệu khởi động máy phát

Nếu nguồn dự phòng là máy phát điện, bộ điều khiển sẽ gửi lệnh khởi động. Hệ thống chờ máy phát đạt các thông số vận hành cần thiết.

Bước 4: Chuyển phụ tải sang nguồn dự phòng

Khi máy phát đáp ứng điều kiện, ATS thực hiện chuyển kết nối phụ tải sang nguồn dự phòng. Quá trình đóng cắt phải tuân thủ cơ chế liên động của thiết bị.

Bước 5: Theo dõi và khôi phục nguồn chính

Khi điện lưới được khôi phục ổn định, bộ điều khiển tiếp tục giám sát trong khoảng thời gian cài đặt. Sau đó, ATS chuyển phụ tải về nguồn chính.

Bước 6: Dừng máy phát

Sau khi chuyển nguồn thành công, máy phát có thể tiếp tục chạy không tải trong thời gian làm mát. Tiếp đó, hệ thống gửi lệnh dừng theo hướng dẫn của nhà sản xuất.

Các chế độ vận hành của tủ điện ATS

Tùy theo cấu hình bộ điều khiển, tủ ATS có thể hỗ trợ nhiều chế độ vận hành.

Chế độ tự động

Ở chế độ này, hệ thống tự giám sát nguồn điện và thực hiện chuyển đổi khi đủ điều kiện. Người vận hành không cần thao tác trực tiếp trong quá trình chuyển nguồn thông thường.
Đây là chế độ được sử dụng phổ biến tại các công trình cần duy trì nguồn điện dự phòng.

Chế độ thủ công

Người vận hành thực hiện chuyển đổi nguồn thông qua nút nhấn hoặc cơ cấu điều khiển. Chế độ này thường được sử dụng khi kiểm tra, bảo trì hoặc xử lý tình huống kỹ thuật.
Việc thao tác cần tuân thủ quy trình an toàn và điều kiện liên động của thiết bị.

Chế độ kiểm tra máy phát

Một số hệ thống cho phép chạy thử máy phát theo lịch trình. Chức năng này giúp kiểm tra khả năng khởi động và tình trạng hoạt động của nguồn dự phòng.
Chế độ chạy thử có thể được thiết lập không tải hoặc có tải tùy thiết kế.

Phân loại tủ điện ATS phổ biến hiện nay

Tủ ATS có nhiều cấu hình khác nhau. Việc phân loại thường dựa trên phương thức chuyển nguồn và thiết bị đóng cắt.

Tủ ATS sử dụng contactor

Loại tủ này sử dụng contactor làm thiết bị đóng cắt nguồn. Cấu hình thường phù hợp với một số hệ thống có công suất và yêu cầu đóng cắt tương ứng.
Thiết kế cần đảm bảo khả năng chịu tải và cơ chế liên động giữa hai nguồn.

Tủ ATS sử dụng máy cắt

Tủ sử dụng máy cắt làm phần tử đóng cắt nguồn. Phương án này thường được xem xét cho hệ thống có dòng điện lớn hoặc yêu cầu bảo vệ chuyên biệt.
Máy cắt cần được lựa chọn theo dòng định mức và khả năng cắt phù hợp.

Tủ ATS hai nguồn điện

Đây là cấu hình phổ biến, sử dụng hai nguồn cấp cho cùng một hệ thống phụ tải. Thông thường, nguồn chính là điện lưới và nguồn còn lại là máy phát điện.
Hệ thống tự động chuyển đổi khi nguồn chính không đáp ứng điều kiện vận hành.

Tủ ATS kết hợp máy phát điện

Tủ được thiết kế để phối hợp với máy phát dự phòng. Ngoài chức năng chuyển nguồn, hệ thống còn có thể gửi tín hiệu khởi động và dừng máy phát.
Cấu hình cần tương thích với bộ điều khiển máy phát và thiết bị chuyển nguồn.

Ứng dụng thực tế của tủ điện ATS

Tủ ATS được sử dụng tại nhiều công trình có yêu cầu về nguồn điện dự phòng.

Nhà máy, nhà xưởng: Duy trì nguồn cấp cho dây chuyền và các thiết bị quan trọng.
Bệnh viện: Hỗ trợ chuyển sang nguồn dự phòng cho những khu vực cần duy trì điện.
Tòa nhà văn phòng: Cấp nguồn dự phòng cho hệ thống kỹ thuật và phụ tải thiết yếu.
Trung tâm thương mại: Hạn chế gián đoạn hoạt động của hệ thống chiếu sáng và thiết bị.
Trung tâm dữ liệu: Hỗ trợ duy trì nguồn cấp cho các phụ tải theo phương án dự phòng.
Khách sạn và khu nghỉ dưỡng: Đảm bảo khả năng chuyển đổi nguồn cho các hệ thống cần thiết.
Công trình hạ tầng: Ứng dụng tại trạm bơm, hệ thống xử lý nước và các khu vực kỹ thuật.

Tiêu chí lựa chọn tủ điện ATS phù hợp

Lựa chọn tủ ATS cần dựa trên đặc điểm phụ tải và yêu cầu của công trình. Một số tiêu chí quan trọng gồm:

Xác định công suất phụ tải

Cần thống kê tổng công suất và các phụ tải cần duy trì khi mất điện. Đặc biệt, cần xem xét dòng khởi động của động cơ và thiết bị có đặc tính tải đặc biệt.

Không nên chỉ dựa vào tổng công suất danh định để chọn tủ. Phương án cần xét đến hệ số đồng thời và chế độ vận hành.

Lựa chọn dòng định mức phù hợp

Dòng định mức của bộ chuyển nguồn phải đáp ứng dòng làm việc của phụ tải. Đồng thời, cần xem xét khả năng chịu dòng ngắn mạch và đặc tính của thiết bị bảo vệ.

Xác định số lượng và loại nguồn

Cần xác định hệ thống sử dụng điện lưới, máy phát hay các nguồn dự phòng khác. Mỗi phương án sẽ có yêu cầu điều khiển và liên động riêng.

Lựa chọn bộ điều khiển

Bộ điều khiển cần đáp ứng các chức năng giám sát và chuyển nguồn. Một số hệ thống cần thêm chức năng cài đặt thời gian trễ, chạy thử máy phát và cảnh báo sự cố.

Chọn thiết bị đóng cắt chất lượng

Contactor, máy cắt và các thiết bị bảo vệ cần có thông số phù hợp. Nên ưu tiên sản phẩm có nguồn gốc rõ ràng và tài liệu kỹ thuật đầy đủ.

Xem xét môi trường lắp đặt

Tủ trong phòng điện có yêu cầu khác với tủ lắp đặt ngoài trời. Cần lựa chọn vật liệu vỏ, cấp bảo vệ IP và phương án thông gió phù hợp.

Đảm bảo khả năng bảo trì

Bố trí thiết bị khoa học giúp kỹ thuật viên kiểm tra thuận tiện. Sơ đồ điện, nhãn dây và tài liệu hướng dẫn cần được cung cấp đầy đủ.

Quy trình thiết kế và lắp đặt tủ điện ATS

Để hệ thống hoạt động ổn định, quá trình thiết kế và lắp đặt cần được thực hiện theo các bước phù hợp.

Bước 1: Khảo sát hệ thống điện

Đơn vị kỹ thuật kiểm tra nguồn cấp, phụ tải và vị trí lắp đặt. Đồng thời, cần xác định các thiết bị cần duy trì khi mất điện.

Bước 2: Tính toán thông số kỹ thuật

Kỹ sư xác định dòng tải, dòng khởi động và các thông số bảo vệ. Đây là cơ sở để lựa chọn bộ chuyển nguồn và thiết bị đóng cắt.

Bước 3: Thiết kế sơ đồ nguyên lý

Sơ đồ cần thể hiện nguồn chính, nguồn dự phòng và đường cấp điện cho phụ tải. Các mạch điều khiển, tín hiệu và liên động cũng cần được thể hiện rõ.

Bước 4: Gia công vỏ tủ và lắp thiết bị

Vỏ tủ được gia công theo kích thước thiết kế. Các thiết bị được bố trí phù hợp với sơ đồ và yêu cầu thao tác.

Bước 5: Đấu nối hệ thống

Kỹ thuật viên thực hiện đấu nối mạch động lực và mạch điều khiển. Các đầu dây cần được đánh dấu và kiểm tra theo hồ sơ thiết kế.

Bước 6: Kiểm tra và chạy thử

Hệ thống được kiểm tra các kết nối, cơ cấu liên động và chức năng bảo vệ. Sau đó, tiến hành mô phỏng tình huống mất nguồn và khôi phục nguồn chính.

Bước 7: Bàn giao và hướng dẫn vận hành

Sau khi hoàn thành kiểm tra, đơn vị thi công bàn giao tủ và hồ sơ kỹ thuật. Người vận hành được hướng dẫn các chế độ sử dụng và quy trình xử lý sự cố.

Giá tủ điện ATS phụ thuộc vào những yếu tố nào?

Giá tủ điện ATS không cố định mà thay đổi theo cấu hình và yêu cầu kỹ thuật. Các yếu tố ảnh hưởng đến chi phí gồm:

Công suất tủ: Dòng định mức càng lớn, yêu cầu thiết bị đóng cắt càng khác biệt.
Loại bộ chuyển nguồn: Contactor và máy cắt có cấu hình và chi phí khác nhau.
Thiết bị điều khiển: Bộ điều khiển có nhiều chức năng sẽ ảnh hưởng đến giá thành.
Thương hiệu thiết bị: Nguồn gốc và chất lượng linh kiện ảnh hưởng đến chi phí đầu tư.
Vật liệu vỏ tủ: Tôn sơn tĩnh điện và inox có mức chi phí khác nhau.
Yêu cầu kỹ thuật: Các chức năng giám sát, cảnh báo và điều khiển bổ sung có thể làm tăng chi phí.
Chi phí thi công: Vị trí lắp đặt và mức độ phức tạp của hệ thống ảnh hưởng đến tổng ngân sách.

Câu hỏi thường gặp về tủ điện ATS

Tủ điện ATS có tự khởi động máy phát không?

Có. Nếu được thiết kế kết hợp với máy phát và bộ điều khiển tương thích, ATS có thể gửi tín hiệu khởi động máy phát khi nguồn điện lưới gặp sự cố.

Thời gian chuyển nguồn của tủ ATS là bao lâu?

Thời gian chuyển nguồn phụ thuộc vào bộ điều khiển, thiết bị đóng cắt và thời gian khởi động máy phát. Vì vậy, không có một giá trị cố định áp dụng cho mọi hệ thống.

Tủ ATS có thể hoạt động khi không có máy phát không?

Có thể. Tủ ATS có thể chuyển đổi giữa hai nguồn điện độc lập khác nhau. Nguồn dự phòng cần đáp ứng yêu cầu kỹ thuật và tương thích với cấu hình thiết kế.

Tủ ATS có cần bảo trì định kỳ không?

Có. Cần kiểm tra bộ điều khiển, thiết bị đóng cắt, cơ cấu liên động và các đầu nối điện. Máy phát dự phòng cũng cần được kiểm tra theo lịch bảo trì riêng.

Có thể thiết kế tủ ATS theo yêu cầu riêng không?

Có. Tủ ATS có thể được thiết kế theo công suất tải, số lượng nguồn và phương thức điều khiển của từng công trình. Việc khảo sát thực tế giúp xác định cấu hình phù hợp.

Tủ điện ATS là giải pháp quan trọng giúp tự động chuyển đổi nguồn điện và duy trì hoạt động cho các phụ tải cần thiết. Việc lựa chọn đúng thiết bị, tính toán công suất và thiết kế liên động phù hợp giúp hệ thống vận hành an toàn, ổn định. Bên cạnh đó, kiểm tra và bảo trì định kỳ cũng góp phần nâng cao độ tin cậy của nguồn điện dự phòng.
